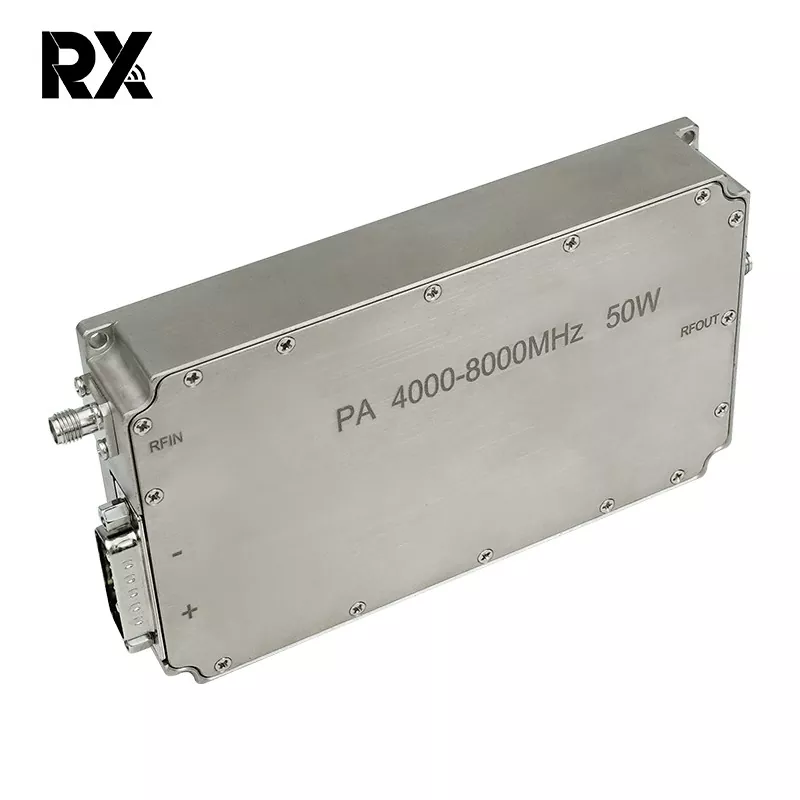

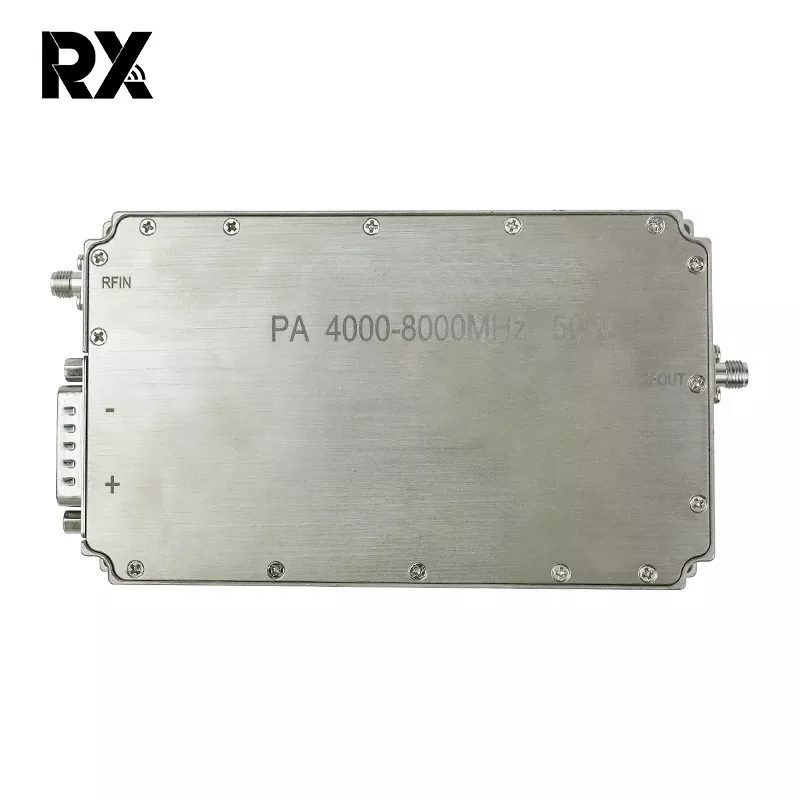

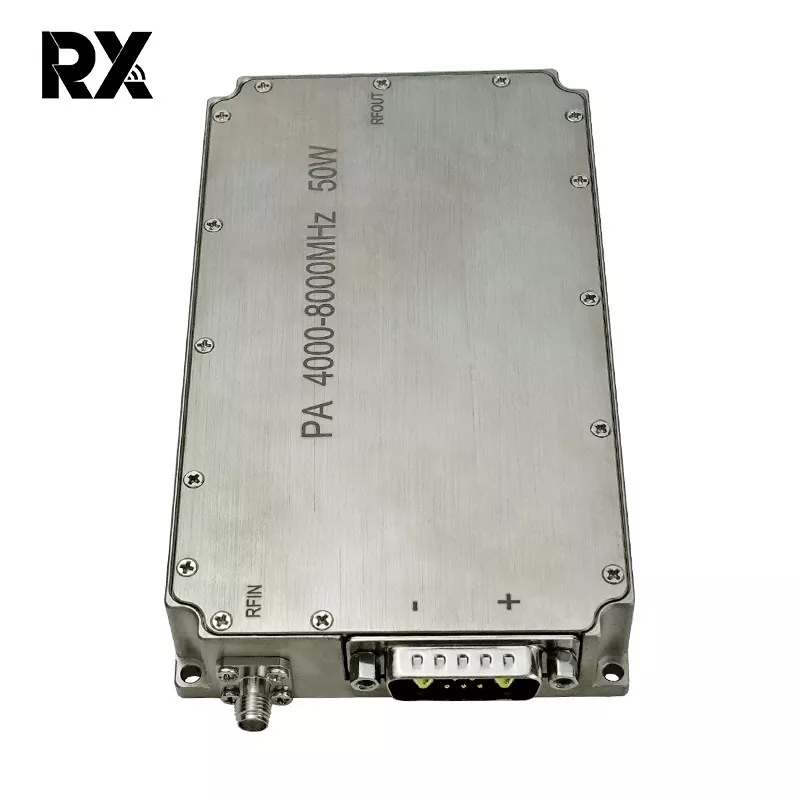

Ультра кең жолақты C-жолақты 4-8 ГГц 50 Вт қуат күшейткіш РЖ жүйесі

Бұл 50 Вт кең жолақты қуат күшейткіші 4 ГГц пен 8 ГГц жиілік диапазонында сенімді шығыс қуатын қажет ететін қолданбаларға арналған өнімділігі жоғары РЖ модулі. Жетілдірілген GaN (Галлий нитриді) технологиясын қолдана отырып, ол жоғары қуат тығыздығын, тамаша тиімділікті және кең лездік өткізу жолағында сенімді сызықтылықты қамтамасыз етеді. Күшейткіш тұрақтылық, беріктік және талап етілетін ортада тұрақты өнімділік үшін жасалған.

Сұрау жіберу

Өнім Сипаттамасы

Негізгі мүмкіндіктер

Кең жолақты өнімділік: диапазонды ауыстыруды қажет етпестен 4 ГГц-тен 8 ГГц-ке дейін (C-жолағы) толық спектрінде үздіксіз жұмыс істейді.

Жоғары шығыс қуаты: диапазон бойынша ең азы 50 Вт (47 дБм) әдеттегі қаныққан шығыс қуатын береді.

Жоғары күшейту: Төмен қуат көздерінен сигналдың тиімді күшейтілуін қамтамасыз ететін 50дБ (ең аз) кішігірім сигналдың әдеттегі күшеюін қамтамасыз етеді.

Өте жақсы өсу тегістігі: Біркелкі өнімділік үшін бүкіл жиілік диапазонында әдетте ±1,5дБ жоғары күшейту тегістігін сақтайды.

Жоғары тиімділік: әдетте 30% қосылған қуат тиімділігіне (PAE) қол жеткізе отырып, жылу жүктемесін және тұрақты ток тұтынуын азайтатын жоғары тиімді дизайнды қамтиды.

Мықты сызықтық өнімділік: әртүрлі модуляция схемалары үшін сызықтық және қаныққан күшейтуді қолдайтын, әдетте > 47дБм жоғары 1дБ қысу нүктесін (OP1dB) ұсынады.

Біріктірілген қорғаныс және басқару: жан-жақты қауіпсіздік мүмкіндіктерін қамтиды: Кері кернеуден қорғау, артық температураны өшіру және шығыс шамадан тыс жүктеме / VSWR қорғанысы. Бағалауды басқару, қосу/өшіру (TTL) және күйді бақылау үшін стандартты аналогтық интерфейс.

Жылумен басқару: Толық жүктеме жағдайында сенімді жұмысты қамтамасыз ету үшін тиімді негізгі плитаны салқындату жүйесімен жасалған. Жұмыс корпусының температурасының диапазоны: -40°C және +85°C.

Күрделі құрылыс: әскери, аэроғарыштық және өнеркәсіптік қолданбаларға жарамды, жоғары қорғаныс және қоршаған ортаға төзімділік үшін берік, герметикалық жабылған металл қаптамада орналасқан.

Жоқ.	Сипаттама	Таңба	Мин	Түр	Макс	Бірлік	Ескерту
1.	Жұмыс жиілігі	BW	4000		8000	МГц
2.	Кіріс қуаты	Pin		0		дБм
3.	Шығу қуаты CW	Psat	47	48.5	49.5	дБм	Үздіксіз толқын
4.	Қуатты арттыру	Gp	47		49.5	дБм	@ Pin=0 дБм
5.	Қуат алудың тегістігі	△Gp		±1,5		дБ	@ Pin=0 дБм
6.	Кішкентай сигналдың өсуі	G	49	50.5	52	дБ	@ Pin=-5dBm
7.	Кішкентай сигналдың өсуі	△Г		±2		дБ	@ Pin=-5dBm
8.	Кіріс қайтарымының жоғалуы	S11		-15		дБ
9.	Жұмыс кернеуі	Vdc	28	28	32	V
10.	Ағымдағы тұтыну	A		6	8	A	@ Pout=50~90W
11.	Жұмыс температурасы		-40℃~+50℃
12.	РЖ қосқышының кірісі		SMA, әйел
13.	РЖ қосқышының шығысы		SMA, әйел
14.	Салмағы			0.439	0.50	Кг
15.	Ұзындығы * Ені * Биіктігі		1348022			мм
16.	Кіріс қуаты	PinMax	-5		5	дБм

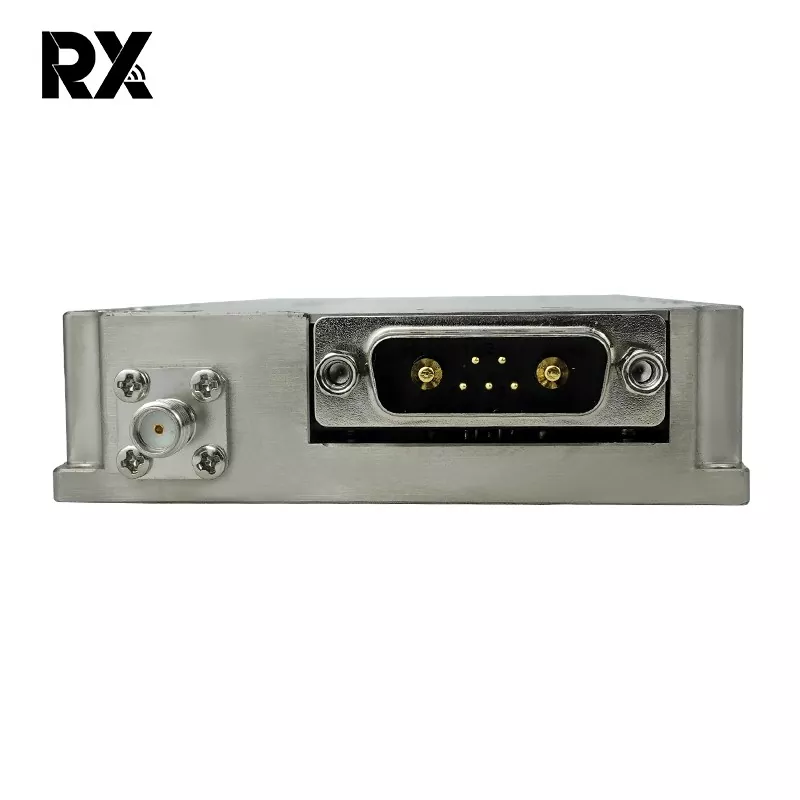

17.	Интерфейс анықтамасы (7W2 Әйел)	VDD	A1	Жер
		GND	A2	28Vdc
		Ағымдағы сезім	1	Модуль токына қатысты аналогтық кернеу @100mV/A
		Temp Sense	2	Модуль температурасына қатысты аналогтық кернеу @10мВ/℃
		Қосу	3	Күшейткішті қосу			Күшейткішті қосу: TTL Logic High (3,3V) （іштен тартылған-төмен）
		GND	4	Жер
	Жалпы өлшем	Ескерту: 1、 Жалпы өлшемдер тек анықтама үшін берілген； 2、 Өлшемді тұтынушының талаптарына сәйкес сәйкесінше үлкейтуге немесе азайтуға болады； 3、 Кіріс интерфейсінің, шығыс интерфейсінің және қуат беру интерфейсінің позицияларын тұтынушылардың нақты қажеттіліктеріне сәйкес өзгертуге болады；
