Ультра кең жолақты 1000-6000 МГц жоғары қуатты 100 Вт қуат күшейткіші

Ультра кең жолақты 1000-6000 МГц жоғары қуатты 100 Вт қуат күшейткіші РЖ модулі болып табылады. Бір модуль 1–6 ГГц жиілігін қамтуы мүмкін, бұл дәстүрлі көп жолақты коммутациялық тізбектерге қажеттілікті болдырмайды, жүйе өлшемі мен күрделілігін айтарлықтай азайтады. Жиілік икемділігін, жиілікті секіруді немесе кең жолақты кедергіні қамтитын сценарийлер үшін қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

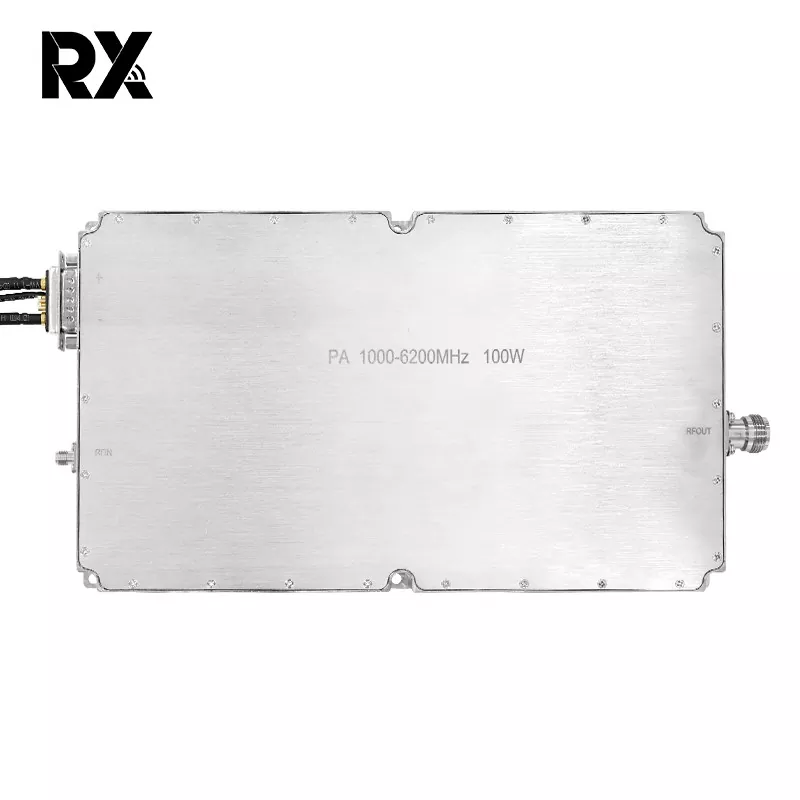

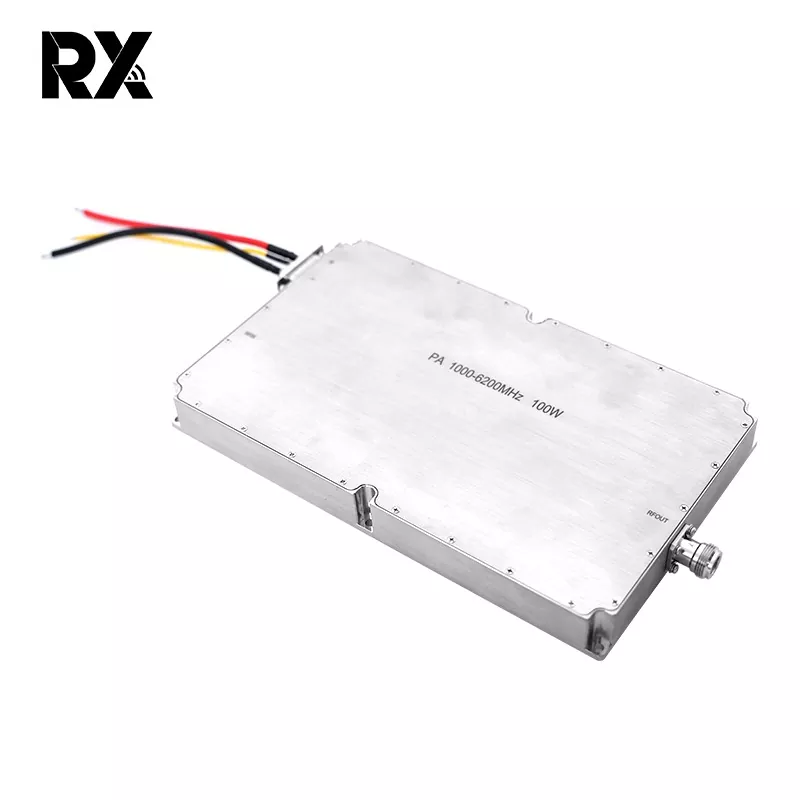

Ультра кең жолақты 1000-6000 МГц жоғары қуатты 100 Вт қуат күшейткіші

Бұл модуль GaN технологиясын пайдаланады, ол баламалы 100 Вт қуатта LDMOS-қа қарағанда 30%-ға аз жылу бөлуге қол жеткізеді, нағыз жоғары қуат пен төмен жылу диссипациясына қол жеткізеді, осылайша модульдің қызмет ету мерзімін ұзартады. Сонымен қатар, біз сыртқы қорғаныс функцияларын қажет етпейтін және жұмыс тиімділігін айтарлықтай арттыра отырып, схемаға температураны қорғауды, жүктемеден қорғауды, асқын кернеуден қорғауды және шамадан тыс кернеуден қорғауды қостық.

Кәдімгі тар жолақты жиіліктерден айырмашылығы, ультра кең жолақты (1000-6000 МГц) ультра кең жолақты, жоғары қуатты, жоғары сенімділік сипаттамаларына қол жеткізу үшін жоғары техникалық және құрамдас сапа стандарттарын талап етеді. Ультра кең жолақты 1000-6000 МГц 100 Вт қуат күшейткіші заманауи көп жолақты байланыстарда, EMC сынауларында, электронды соғыста және ұшқышсыз ұшуға қарсы жүйелерде тамаша өнімділік көрсетті.

1000-6200 МГц 100 Вт қуат күшейткішінің сипаттамасы（TC=25℃）

Жоқ.	Сипаттама	Таңба	Мин	Түр		Макс	Бірлік	Ескерту
1.	Жұмыс жиілігі	BW	1000			6200	МГц
2.	Кіріс қуаты	Pin		2			дБм
3.	Шығу қуаты CW	Psat	50.5	51		52.5	дБм	Үздіксіз толқын
4.	Қуатты арттыру	Gp	48.5	49		50.5	дБм	@ Pin=2 дБм
5.	Қуат алудың тегістігі	△Gp		±1,5			дБ	@ Pin=2 дБм
6.	Кіріс қайтарымының жоғалуы	S11		-15			дБ
7.	Жұмыс кернеуі	Vdc	28	28		32	V
8.	Ағымдағы тұтыну	A		17		21.5	A	@ Pout=110~180W
9.	РЖ қосқышының кірісі		SMA, әйел

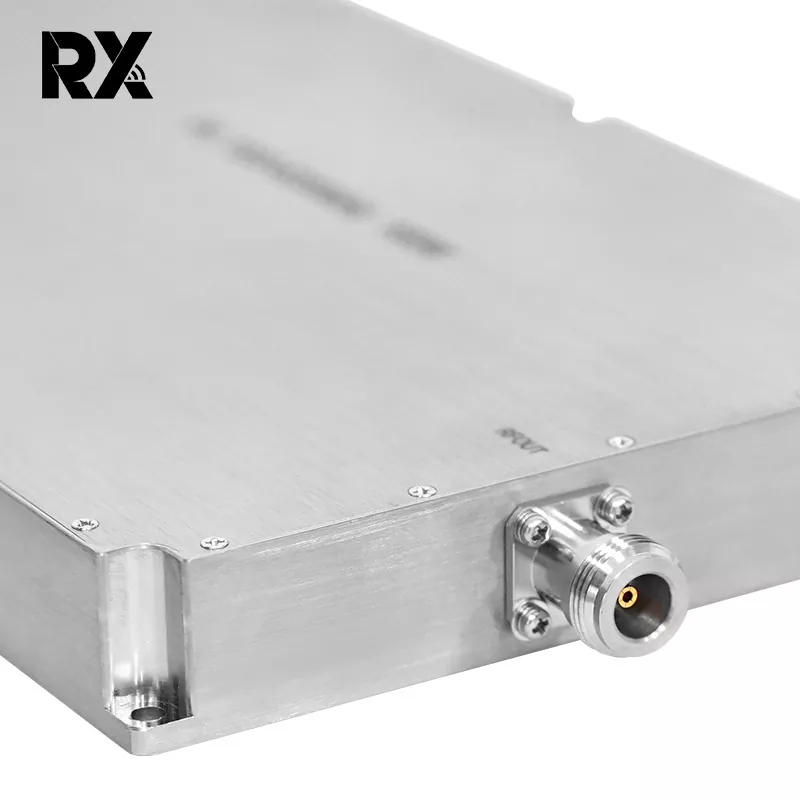

10.	РЖ қосқышының шығысы		Н, әйел
11.	Салмағы			1.9		2	Кг
12.	Ұзындығы * Ені * Биіктігі		25015025			мм
13.	Максималды кіріс қуаты	PinMax	≤10			дБм

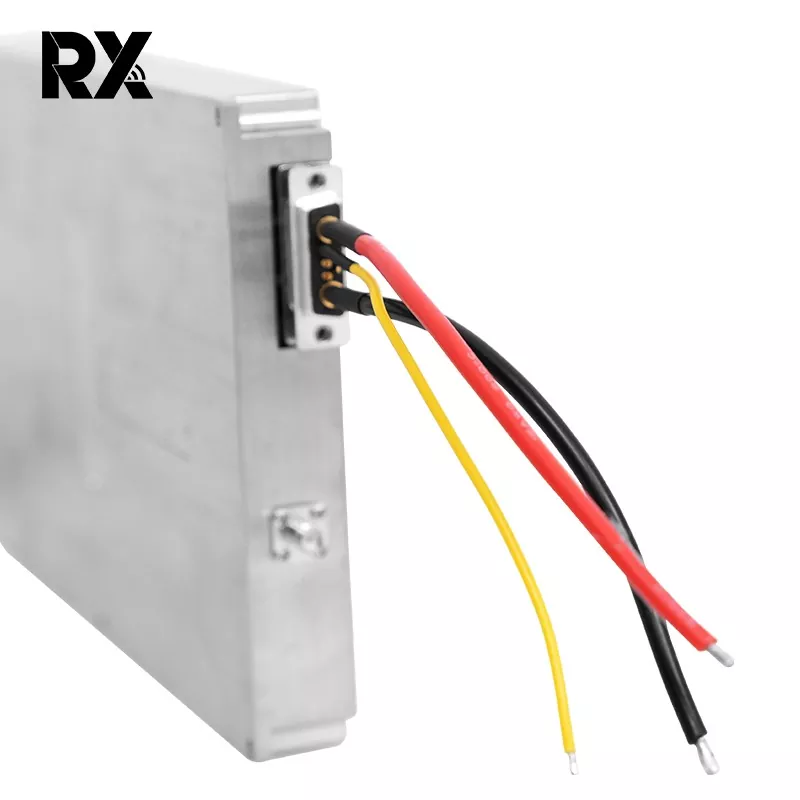

14.	Интерфейс анықтамасы (7W2 Әйел)	VDD	A1		28Vdc
		GND	A2		Жер
		Шамадан тыс ток қорғанысы	2		Қалыпты жұмыс: 0 В Аса ток қорғанысы:+5В			Асқын ток қорғанысы@25A
		Артық температурадан қорғау	2		Қалыпты жұмыс: 0 В Артық температурадан қорғау: +5 В			Артық температура
		Қосу	3		5V~Vdd:ҚОСУЛЫ 0V: ӨШІРУ			қорғаныс@100℃
		GND	4		Жер
		Мемлекет	5		Қалыпты жұмыс: 0 В Мемлекеттік қорғау:+5В
