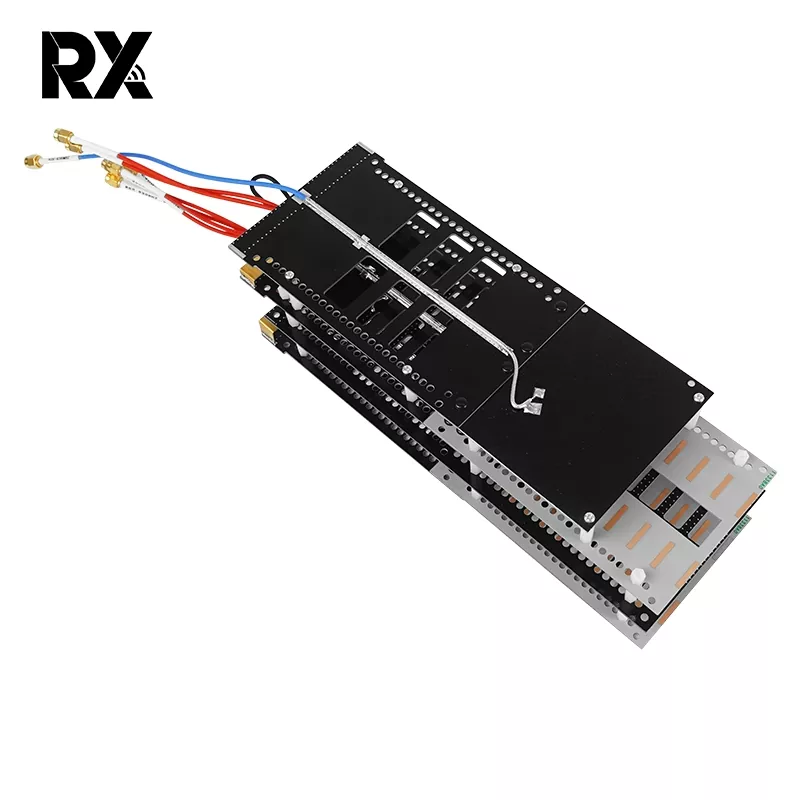

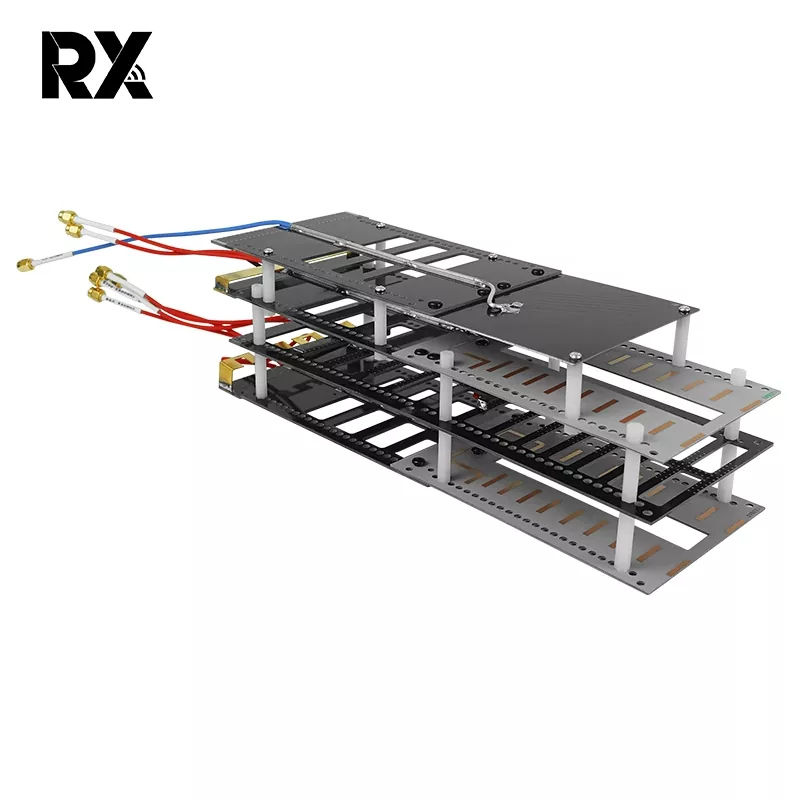

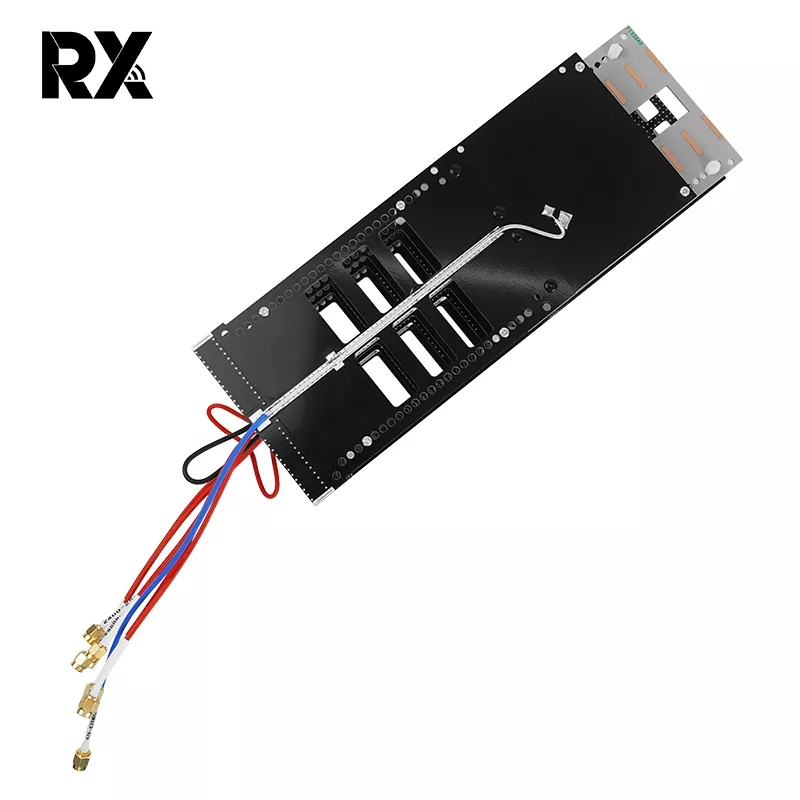

Жоғары кірісті 7 жолақты біріктірілген ПХД антеннасы - TeXin компаниясының жоғары өнімділігімен озық технологияны біріктіретін инновациялық антенна. Ол бір ПХД тақтасында жеті түрлі байланыс жолағын біріктіреді, тиімді көп жолақты байланысты жүзеге асырады және жоғары күшейту сипаттамаларымен әртүрлі сымсыз байланыс құрылғылары үшін тұрақты және қуатты сигналды қолдауды қамтамасыз ете алады.
Жоғары кірісті 7 жолақты комбинациялы ПХД антеннасын өндіру процесі жоғары сенімділік пен тұрақтылықпен қатаң сапа сынағы мен тексеруден кейін салыстырмалы түрде жетілген. Жоғары температура, төмен температура, ылғалдылық және т.б. сияқты әртүрлі күрделі қоршаған орта жағдайларында байланыс үздіксіздігі мен тұрақтылығын қамтамасыз ету үшін жақсы жұмыс өнімділігін сақтай алады.
Сонымен қатар, High Gain 7 диапазонды біріктірілген PCB антеннасы кең ауқымды жеті түрлі байланыс жиілік диапазонына қолдау көрсете алады, соның ішінде жиі қолданылатын ұялы байланыс жиілік диапазондары (мысалы, 2G, 3G, 4G, 5G), сондай-ақ IoT және жеке желілік жиілік диапазондары.
Өнімділік параметрі |
|||||
Түр |
Жиілік |
Табыс |
VSWR |
Көлденең |
Тік |
433 МГц |
428-438 МГц |
1 дБи |
≤1,5 |
75-90º |
68-80º |
900 МГц |
803-930 МГц |
5 дБи |
72-88º |
57-74º |
|
1,2G |
1160-1280 МГц |
8 дБи |
62-75º |
55-68º |
|
1,4/1,5/1,6 Г |
1160-1620 МГц |
8 дБи |
55-75º |
52-68º |
|
2.4G |
2400-2500 МГц |
16 дБи |
48-58º |
27-38º |
|
5,2G |
5100-5350 МГц |
17 дБи |
35-45º |
27-38º |
|
5,8 Г |
5700-5900 МГц |
17 дБи |
35-45º |
27-38º |
|
Алдыңғы-артқы қатынасы |
≥18 дБ |
||||
Кіріс кедергісі |
50Ω |
||||
Максималды енгізу |
50 Вт |
||||
Кіріс қосқышының түрі |
086 кабель 7шт*SMS-J |
||||
Механикалық параметр |
|||||
Өлшем (L*W*H) |
284*97.5*60мм |
||||
Антенна салмағы (кг) |
0,35 кг |
||||
Жұмыс ылғалдылығы (%) |
10%-95% |
||||
Бетінің түсі |
Қара және сұр түс |
||||
Жұмыс температурасы (ºC) |
-40~65 º |
