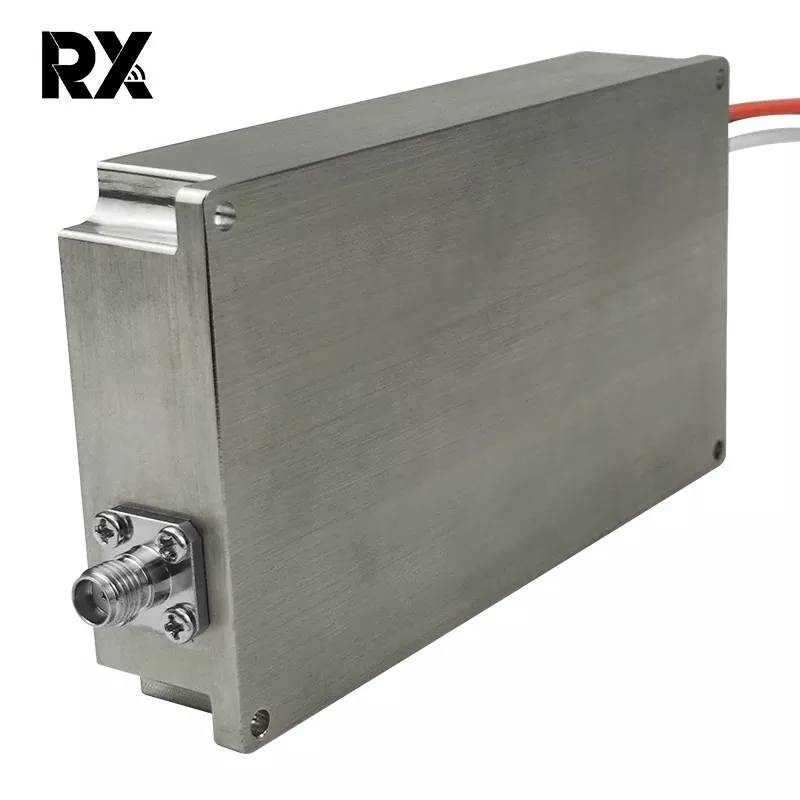

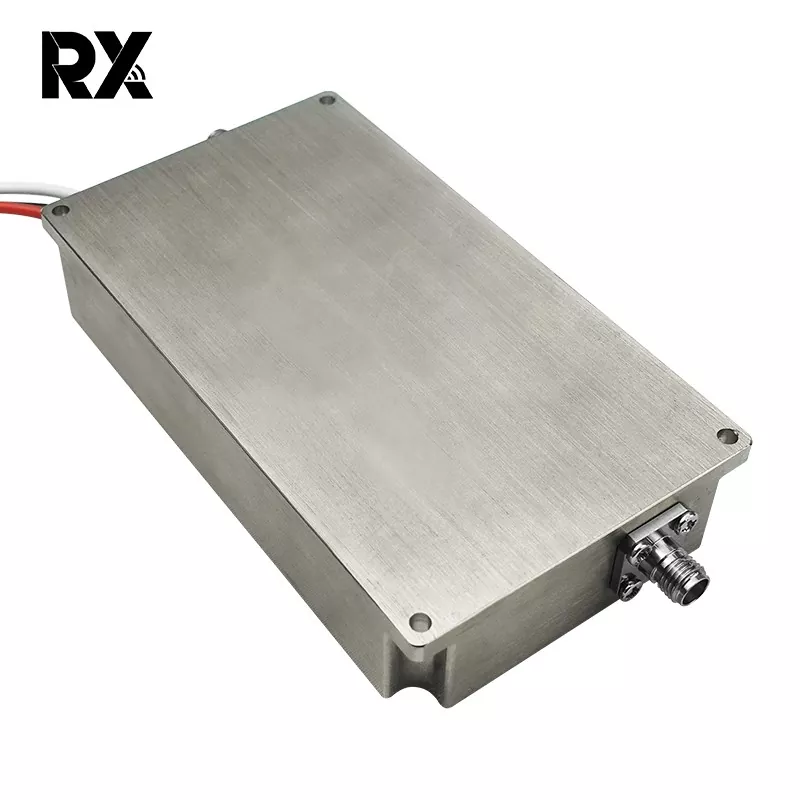

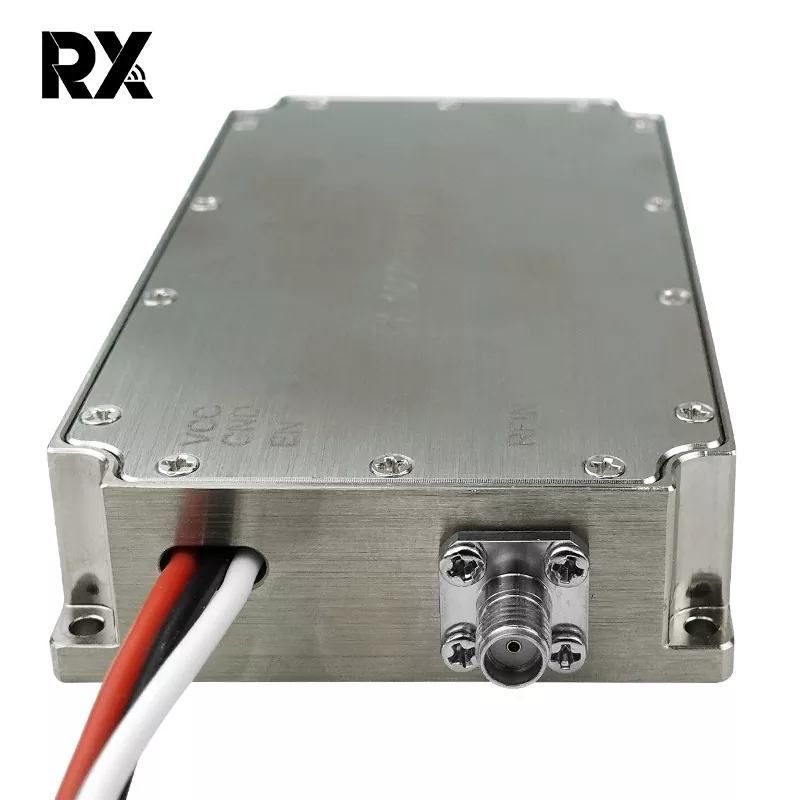

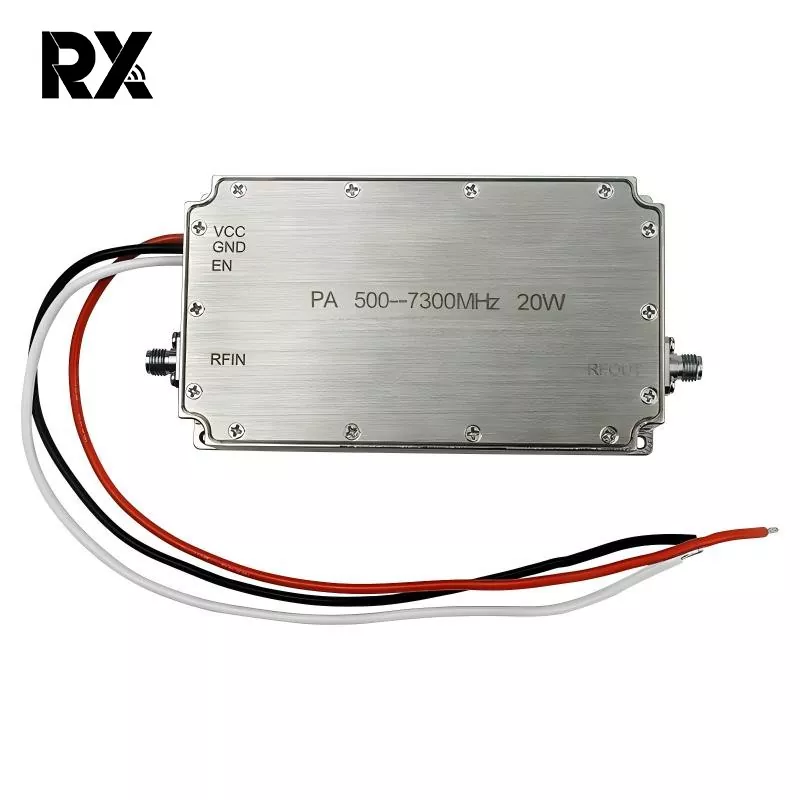

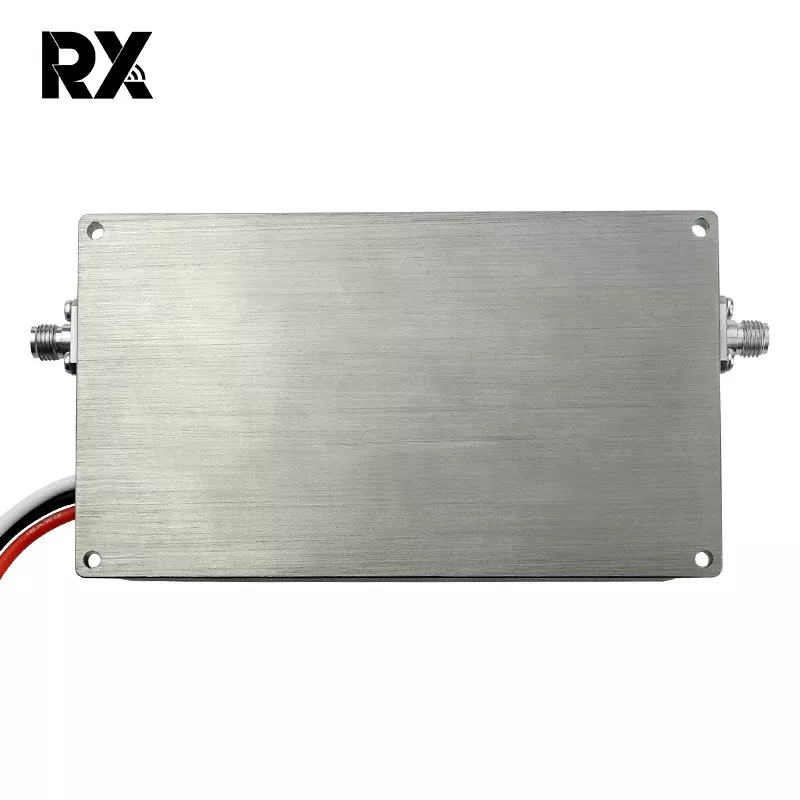

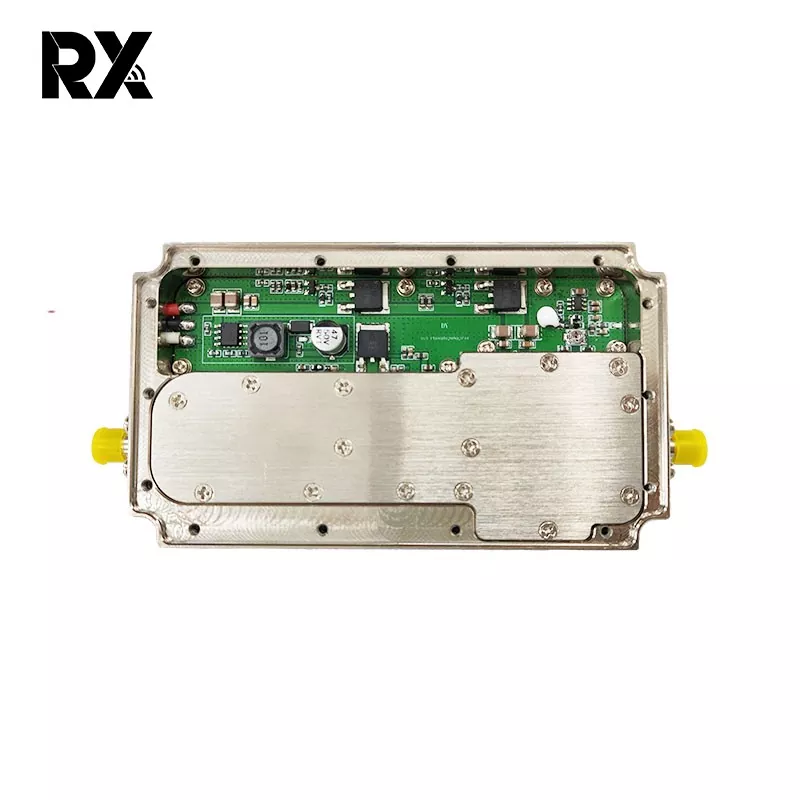

20 Вт 500-7300 МГц ультра кең жолақты қуат күшейткіші

Бұл 20 Вт 500-7300 МГц сигнал көзі жоқ ультра кең жолақты қуат күшейткіші. Ол жүйеде қуатты диспетчерлеуде және желіні қорғауда шешуші рөл атқарады. Ол өзін өзі қамтамасыз етпесе де, 500 МГц-7,3 ГГц ультра кең өткізу жолағында 20 Вт-қа дейінгі жоғары қуатты сигналдарды дәл әлсірете, сәйкестендіріп немесе оқшаулай алады.

Сұрау жіберу

Өнім Сипаттамасы

Негізгі артықшылықтары:

Бұл 20 Вт 500-7300 МГц қуат күшейткіш чипі 500-7300 МГц қамтиды, бір уақытта L, S, C және X диапазондарының бір бөлігін қамтиды, бір чипте бірнеше рет қолдануға мүмкіндік береді. Бұл жиілікті бөлгіш компоненттердің санын азайтады, осылайша өлшемді қысып, шығындарды үнемдейді. Ол сыртқы сигнал көздері мен антенналардың қажеттілігін жоя отырып, кедергі жолақтары арасында ауысуды жеңілдетеді. Жалғыз кең жолақты чип төмен жиіліктерден, әдеттегі жолақтардан жоғары жиіліктерге дейінгі кедергілерді өңдей алады.

Негізгі функция:

Кең жолақты трансивер сілтемесінде ол алдыңғы кезеңнің шегінен асатын 20 Вт диск қуатын кейінгі микросхема өңдей алатын деңгейге дейін сақтық көшірмелейді, бұл кейінгі LNA/миксердің қысылуына немесе күйіп кетуіне жол бермейді. ≥ 20 Вт лездік қуатқа төтеп береді. Келесі кезеңде антеннаның сәйкес келмеуі немесе ашық тізбектің салдарынан шағылысқан қуат пайда болғанда, бұл 500-7300 МГц 20 Вт қуат күшейткіші алдыңғы кезеңде қуат транзисторларын қорғау үшін шағылысқан энергияны жұтады/әлсіретеді.

Қуат күшейткішінің екі сатысының арасына салынған бұл қуат күшейткіші қайтару жоғалуын 3-6 дБ азайтады, кезең аралық шағылысуларды азайтады, өздігінен тербелісті басады және кезең аралық оқшаулауды жақсартады.

20Вт 500-7300МГц ультра кең жолақты қуат күшейткішінің сипаттамасы（TC=25℃）

Жоқ.	Сипаттама	Таңба	Мин	Түр		Макс	Бірлік	Ескерту
1.	Жұмыс жиілігі	BW	500			7300	МГц
2.	Кіріс қуаты	Pin		0			дБм
3.	Шығу қуаты CW	Psat	42.5	43		44	дБм	Үздіксіз толқын
4.	Қуатты арттыру	Gp		43			дБм	@ Pin=0 дБм
5.	Қуат алудың тегістігі	△Gp		±1,5			дБ	@ Pin=0 дБм
6.	Кіріс қайтарымының жоғалуы	S11		-15			дБ
7.	Жұмыс кернеуі	Vdc	24	30		36	V
8.	Ағымдағы тұтыну	A		2		3	A	@ Pout=10~15W
9.	РЖ қосқышының кірісі		SMA, әйел
10.	РЖ қосқышының шығысы		SMA, әйел
11.	Салмағы			0.278		0.3	Кг
12.	Ұзындығы * Ені * Биіктігі		1056020			мм
13.	Максималды кіріс қуаты	PinMax	≤10			дБм
14.	Интерфейс анықтамасы	VDD	A1		24Vdc
		GND	A2		Жер
		Қосу	1		5V~Vdd:ҚОСУЛЫ 0V: ӨШІРУ
	Жалпы өлшем	Ескерту: 1、 Жалпы өлшемдер тек анықтама үшін берілген； 2、 Өлшемді тұтынушының талаптарына сәйкес сәйкесінше үлкейтуге немесе азайтуға болады； 3、 Кіріс интерфейсінің, шығыс интерфейсінің және қуат беру интерфейсінің позицияларын тұтынушылардың нақты қажеттіліктеріне сәйкес өзгертуге болады；
	Жалпы өлшем

Өнімділік қисықтары (нақты өлшенген үлгілер, 25 °C, 28 В)

Жиілік	енгізу	24В			30В			36 В
(МГц)	(дБм)	Пут(дБм)	I(A)	η(%)	Пут(дБм)	I(A)	η(%)	Пут(дБм)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
