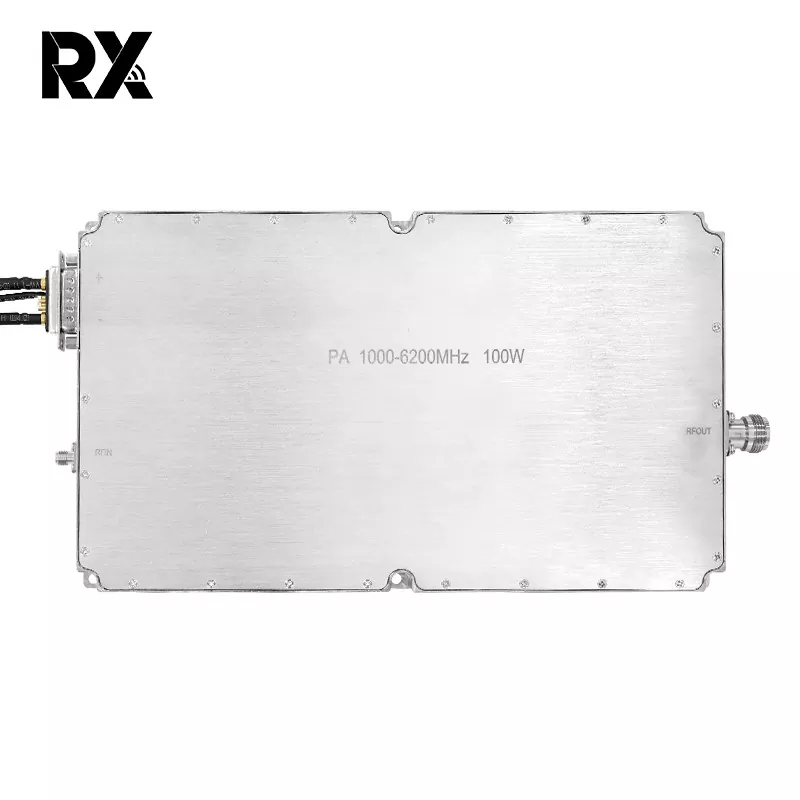

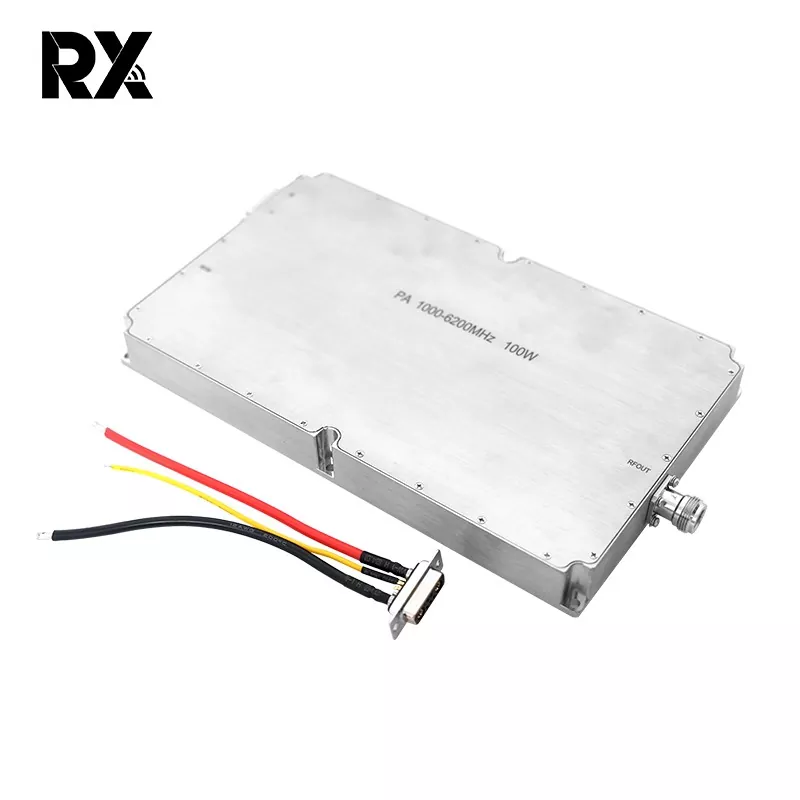

1000-6000 МГц 100 Вт кең жолақты РЖ қуат күшейткіш модулі

Бұл 1000-6000 МГц 100 Вт кең жолақты РЖ қуат күшейткіш модулі 1000 МГц пен 6000 МГц кең жиілік диапазонында жұмыс істейтін жоғары өнімді 100 Вт кең жолақты қуат күшейткіш модулі. Жетілдірілген микротолқынды схемалармен және жоғары сапалы жартылай өткізгіш құрамдастармен жасалған, ол ерекше қуатты, өткізу қабілеттілігін және тұрақтылықты қажет ететін кәсіби қолданбаларға арналған. Ол қазіргі заманғы коммуникациялық инфрақұрылым, радарларды анықтау жүйелері және ұшқышсыз қорғаныс (FPV қарсы шаралары) сияқты маңызды салаларда кеңінен қолданылады, бұл сигнал қамтуын арттыру, жүйе ауқымын кеңейту және кептеліске қарсы мүмкіндіктерді жақсарту үшін негізгі компонент ретінде қызмет етеді.

Сұрау жіберу

Өнім Сипаттамасы

Жоқ.	Сипаттама	Таңба	Мин	Түр		Макс	Бірлік	Ескерту
1.	Жұмыс жиілігі	BW	1000			6200	МГц
2.	Кіріс қуаты	Pin		2			дБм
3.	Шығу қуаты CW	Psat	50.5	51		52.5	дБм	Үздіксіз толқын
4.	Қуатты арттыру	Gp	48.5	49		50.5	дБм	@ Pin=2 дБм
5.	Қуат алудың тегістігі	△Gp		±1,5			дБ	@ Pin=2 дБм
6.	Кіріс қайтарымының жоғалуы	S11		-15			дБ
7.	Жұмыс кернеуі	Vdc	28	28		32	V
8.	Ағымдағы тұтыну	A		17		21.5	A	@ Pout=110~180W
9.	РЖ қосқышының кірісі		SMA, әйел

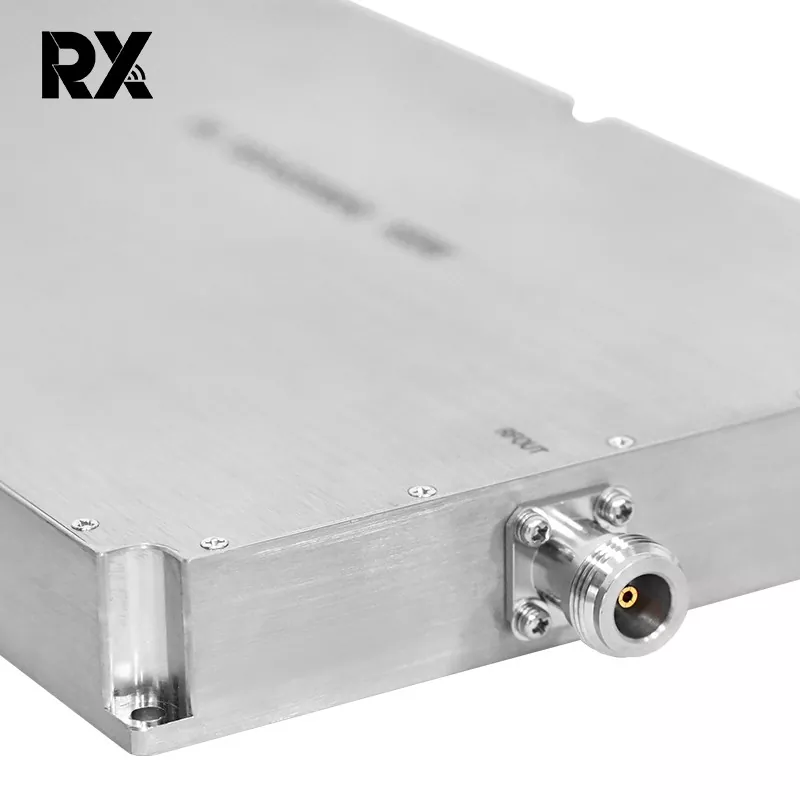

10.	РЖ қосқышының шығысы		Н, әйел
11.	Салмағы			1.9		2	Кг
12.	Ұзындығы * Ені * Биіктігі		25015025			мм
13.	Максималды кіріс қуаты	PinMax	≤10			дБм
14.	Интерфейс анықтамасы (7W2 Әйел)	VDD	A1		28Vdc
		GND	A2		Жер
		Шамадан тыс ток қорғанысы	2		Қалыпты жұмыс: 0 В Аса ток қорғанысы:+5В			Асқын ток қорғанысы@25A
		Артық температурадан қорғау	2		Қалыпты жұмыс: 0 В Артық температурадан қорғау: +5 В			Артық температура
		Қосу	3		5V~Vdd:ҚОСУЛЫ 0V: ӨШІРУ			қорғаныс@100℃
		GND	4		Жер
		Мемлекет	5		Қалыпты жұмыс: 0 В Мемлекеттік қорғау:+5В
	Жалпы өлшем	Ескерту: 1、 Жалпы өлшемдер тек анықтама үшін берілген； 2、 Өлшемді тұтынушының талаптарына сәйкес сәйкесінше үлкейтуге немесе азайтуға болады； 3、 Кіріс интерфейсінің, шығыс интерфейсінің және қуат беру интерфейсінің позицияларын тұтынушылардың нақты қажеттіліктеріне сәйкес өзгертуге болады；

Нағыз кең жолақты шешім ретінде 1000-6000 МГц 100 Вт кең жолақты РЖ қуат күшейткіш модулінің негізгі құндылығы оның тамаша жиілік бейімділігінде және қуатты қуатты шығару мүмкіндігінде жатыр. Бір тіркелген жиілік үшін оңтайландырылғанның орнына, ол бүкіл белгіленген өткізу жолағында тұрақты және сенімді күшейту өнімділігін қамтамасыз етеді. Бұл оны көп диапазонды жүйелер, жиілікті секіргіш қолданбалар және R&D сынақ сценарийлері үшін тамаша таңдау жасайды. Біз сондай-ақ икемді техникалық бейімделуді ұсына отырып, тұтынушылардың нақты талаптарына бейімделген жиілік диапазонын теңшеуді қолдаймыз.

Қорытындылай келе, бұл 100 Вт кең жолақты қуат күшейткіш модулі күрделі және кәсіби РЖ қолданбалары үшін қуатты, икемді және тұрақты негізгі қуатты күшейту шешімін қамтамасыз ететін кең өткізу қабілеті, жоғары қуат, жоғары сенімділік және теңшеу мүмкіндігімен төрт негізгі ерекшелігімен ерекшеленеді.
